ТУ 14-4-775-76

МИНИСТЕРСТВО НА ЧЕРНАТА МЕТАЛУРГИЯ НА СССР

УДК 669.14-426 Група Б 72 ОДОБРЯВАМ: Главен инженер на ВПО Юнионметиз на министерството Черната металургия на СССР В.И. Ориничев 21 декември 1976 г.

СТОМАНЕНА ТЕЛ

ВИСОКОЧИСТА ВЪГЛЕРОДНА СТОМАНА

МЕТАЛ
Технически условия
ТУ 14-4-775-76
(Заменя TU 14-4-570-74)

Дата на въвеждане: 01.03.77 г. За срока: 01.03.82 г.

СПОРАЗУМЕНИЕ: Главен инженер на МММЗ С.М. Петрик 21 декември 1976 г. Главен инженер на НИИМЕТИЗ К.И. Туленков "7" 10 1976 г.

РАЗРАБОТЕНО ОТ: Главен инженер на БМК В. К. Лихов 1976 г.

1976 г.

Тези технически условия се отнасят за високовъглеродна стоманена тел, изработена от особено чист метал, използвана като сърцевина при производството на биметална тел.

1. АСОРТИМЕНТ

1.1. Номинален диаметър на телта - 1,4 мм.

1.2. Допустимите отклонения в диаметъра в партида са ±0,02 мм, а в макара не трябва да надвишават 0,02 мм. Овалността на телта не трябва да надвишава половината от допустимото отклонение на диаметъра /0,01 мм/.

2. ТЕХНИЧЕСКИ ИЗИСКВАНИЯ

2.1. Телта трябва да бъде изработена от валцдрат, доставен съгласно TU 14-4-4-71, химичният състав трябва да съответства на Таблица 1.

2.2. Телта се доставя термично обработена с ецвана повърхност.

След термична обработка и ецване, върху повърхността на жицата не трябва да има неецвани или оловни участъци, пукнатини, филми, навивки, деламинации, кухини, котлен камък или маслени петна.

Допуска се наличието на следи, драскотини, прорези и други механични повреди с дълбочина не повече от 0,01 мм, както и слой ръжда, който лесно може да се избърше с парцал, върху повърхността на жицата.

2.3. Механичните свойства на телта трябва да отговарят на следните изисквания:

якост на опън 137-147 kgf/mm²;

По споразумение на страните е разрешена доставката на тел с якост на опън 141-151 kgf/mm².

Допуска се изменение на временната якост на опън на телта върху макарата да не надвишава 8 kgf/mm².

2.4. Микроструктурата на жицата трябва да бъде сорбитол или сорбитол с

2

наличието на области от ламеларен перлит и ферит, които не надвишават посочените на фотостандартите, дадени в Приложение 1.

Таблица 1

Марка стомана	Съдържание на елементи, %
	C	Минесота	Си	С	П	Cu	Ни	Кр
				не повече
BP5-Sh	0.85-0.93	0,20-0,60	0,20-0,37	0,015	0,015	0,05	0,05	0,05

ЗАБЕЛЕЖКА: Допуска се съдържание на фосфор до 0,020%, докато съдържанието на сяра и

фосфорът не трябва да бъде повече от 0,030%.

2.5. Дълбочината на обезвъглеродения слой върху повърхността на телта не трябва да надвишава 1% от диаметъра на телта.

2.6. Телта се доставя на макари с капацитет 250 кг, произведени съгласно чертеж № 1295-UP-0. Намотката трябва да е равномерна, стегната, без бримки.

2.7. Макарата трябва да съдържа не повече от три парчета тел с тегло най-малко 30 кг всяко.

2.8. Доставчикът трябва да гарантира, че доставената тел отговаря на изискванията на тези технически спецификации.

3. ПРАВИЛА ЗА ПРИЕМАНЕ И МЕТОДИ ЗА ИЗПИТВАНЕ

3.1. Телта се представя за приемане на партиди. Партидата тел трябва да се състои от макари с тел от една стопилка, патентована за един термичен режим.

3.2. Всяка макара с тел се проверява за външен вид, състояние на повърхността и диаметър.

3.3. За проверка на якостта на опън, химичния състав, микроструктурата и обезвъглеродяването се избират 5% от макарите, но не по-малко от три, от които се взема една проба от външния край.

3.4. Проверката на теглото на телта върху макарата се извършва в съмнителни случаи.

3.5. Проверява се външният вид и състоянието на повърхността

3

чрез проверка с невъоръжено око.

3.6. Диаметърът на телта се измерва с микрометър с точност до 0,01 mm в две взаимно перпендикулярни посоки на едно сечение във всяка точка по дължината на секцията на телта върху макарата.

3.7. Определянето на якостта на опън се извършва в съответствие с ГОСТ 10446-63.

3.8. Химичният състав се определя в съответствие с ГОСТ 11655-65 - 11662-65 и ГОСТ 2331-63.

3.9. Микроструктурата на жицата се определя на надлъжни сечения при увеличение най-малко 500 ^пъти .

3.10. Дълбочината на обезвъглеродения слой се определя съгласно ГОСТ 1763-68 (метод М) в състояние на доставка.

3.11. Ако се получат незадоволителни резултати от изпитванията за който и да е показател, се извършват повторни изпитвания върху двоен брой проби, взети от телта, която не е преминала изпитването. Резултатите от повторните изпитвания са окончателни.

4. ОПАКОВКА, МАРКИРОВКА, ТРАНСПОРТ И СЪХРАНЕНИЕ

4.1. Телта на макарата трябва да бъде обвита в антикорозионна (инхибирана) хартия клас UNI-22-80 съгласно GOST 16295-70 и полиетиленово фолио или памучна лента и завързана с мека тел.

4.2. Всяка макара с тел трябва да бъде здраво закрепена с метален етикет, указващ:

а) името или търговската марка на производителя,

б) марки стомана,

в) числа на топене,

г) диаметър на телта,

г) броят на парчетата тел на макарата,

д) дати на производство и печати за контрол на качеството.

4.3. Всяка партида тел трябва да бъде снабдена със сертификат,

4

удостоверяващ съответствието на доставения проводник с изискванията на тези технически условия, който трябва да посочва:

а) името или търговската марка на производителя,

б) броят на тези технически условия,

в) марка стомана и номер на стопилката,

г) диаметър на телта,

г) количество (тегло) на тел,

д) химичен състав и резултати от изпитвания на механични свойства,

ж) резултати от анализи на микроструктурата и обезвъглеродяването,

в) резултати от изпитвания на валцова тел за неметални включвания и макроструктура.

4.4. Теглото на изпратената партида тел трябва да бъде не по-малко от 0,5 тона и не повече от 5 тона.

4.5. Транспортирането на тел трябва да се извършва с всякакъв вид транспорт при условия, които изключват проникване на влага. Не повече от 2 партиди могат да се превозват едновременно в един вагон, контейнер или камион, при условие че са надеждно разделени.

4.6. Проводникът трябва да се съхранява на сухо, закрито място при условия, които изключват излагане на влага и агресивни среди.

5. ПРОЦЕДУРА ЗА ПЛАЩАНЕ НА ПРОДУКТИ

5.1. Цената се определя съгласно приложението.

РЪКОВОДИТЕЛ НА ОТДЕЛ СТАНДАРТИЗАЦИЯ НА ВНИИМЕТИЗ

РЕГИСТРИРАН: "4" януари 1977 г. И. БАРИШЕВА

Волков

12 телевизора

4.08.76

5

Приложение 1

ФОТО СТАНДАРТИ

НА РАЗРЕШЕНИ МИКРОСТРУКТУРИ НА ПАТЕНТОВАНИТЕ

ТЕЛА, ИЗРАБОТЕНИ ОТ СТОМАНА BP-5, диаметър 1,4 мм

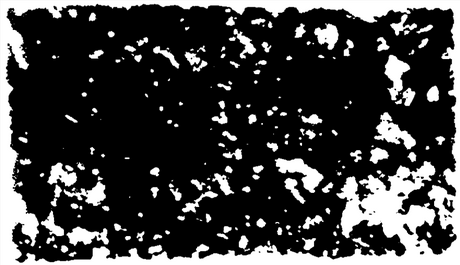

Сорбитол с наличието на редки размити зърна на ламеларния перлит x500

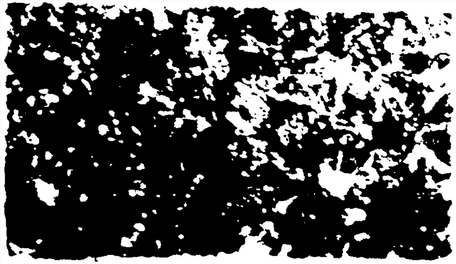

Сорбитол с наличието на малки феритни области и ерозия зърна от ламеларен перлит. х500

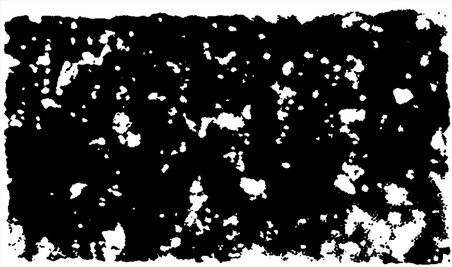

Сорбитол със зърна ламеларен перлит. х500

Приложение към TU 14-4-775-76

Цена на едро за високовъглеродна тел, използвана като сърцевина при производството на биметална тел

Технически условия	Марка стомана	Диаметър в мм	Цена на едро в рубли за тон
ТУ 14-4- -76	BP5-Sh	1.4	916

Забележка: За цените на едро важат общи насоки.

ценова листа № 01-05-1975, част 2.

Ръководител на ценова лаборатория

ВНИИМЕТИЗ В.А. Серкин

"2" декември 1976 г.

Министерство на черната металургия

СССР

УДК Група Б 72 ОДОБРЯВАМ Главен инженер на ВПО Союзметиз Световно първенство за юноши на СССР В.И. ОРИНИЧЕВ « 1 » декември 1981 г.

ВИСОКОВЪГЛЕРОДНА СТОМАНЕНА ТЕЛ

ИЗРАБОТЕН ОТ ВИСОКОЧИСТ МЕТАЛ

Технически условия

ТУ 14-4-775-76

Промяна 1

Дата на въвеждане: 01.03.1982 г.

1. Срокът на валидност на техническите условия е удължен до 01.03.87 г.

2. На заглавната страница на техническите спецификации, в лявата част на поле 2, въведете OKP код 12 2100.

3. Точка 2.1. Заменете препратката към TU 14-4-4-71 с TU 14-1-2113-77.

4. Точка 2.3. Да се формулира, както следва:

Временна якост на опън 1340-1470 N/mm² (137-147 kgf/mm²);

По споразумение на страните е разрешена доставката на тел с якост на опън 1380-1510 N/mm² (141-151 kgf/mm²).

Промяната във временната якост на опън на телта върху макарата

- 2 -

Допустимо е 80 N/mm² (8 kgf/mm²).

5. Член 3.8 се изменя, както следва:

"Химичният състав се определя в съответствие с ГОСТ 22536.0-77 - 22536.5-77, ГОСТ 22536.7-77 - 22536.9-77, ГОСТ 22536.13-77."

6. Точка 4.1. Заменете позоваването на ГОСТ 16295-70 с ГОСТ 16295-77.

Съгласен/а: Главен инженер на Магнитогорск железарски и металургичен завод С.М. ПЕТРИК "10" _____ 11 _____ 1981 Главен инженер на Белорецки металургичен завод В. К. ЛИХОВ Договорено с писмо № 04-2980 от 30.09.81

Разработено от: Главен инженер на ВНИИметиз К.Г. ЗАЛЯЛЮТДИНОВ "9" _____ 11 _____ 1981 г.

Регистриран: "30" ___ декември ___ 1981 г. Ръководител на отдел "Стандартизация" и качеството на ВНИИметиз

И.В. БАРИШЕВА

Министерство на черната металургия на СССР

ОКП 122100

УДК Група Б 72 ОДОБРЯВАМ Главен инженер на ВПО "Союз- хардуер" на Министерството на черната металургия на СССР __________ В.И. Ориничев 1985 г.

ВИСОКОВЪГЛЕРОДНА СТОМАНЕНА ТЕЛ

ИЗРАБОТЕН ОТ ВИСОКОЧИСТ МЕТАЛ

ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ

ТУ 14-4-775-76

Промяна №2

Период на въведение:

СЪГЛАСИЕ Главен инженер на Магнитогорск железарски и металургичен завод __________ В.В. Веремеенко «16» _____ 05 _____ 1985 г. Заместник-директор на ВНИИметиз върху научната работа __________ В. И. Мокрински "15" _____ 05 _____ 1985 г.

РАЗРАБОТЕНО ОТ Главен инженер на Белорецки металургичен завод __________ В.С. Емченко "30" _____ 05 _____ 1985 г.

Точка 2.1. Таблица 1 се излага в нова версия:

Марка стомана	Съдържание на елементи, %
	C	Минесота	Си	С	П	Cu	Ни	Кр
			не повече
90-Ш (БП5-Ш)	0.88-0.93	0.30- -0.60	0.20- -0,37	0,015	0,015	0,05	0,05	0,05

Изменение № 2 към TU 14-4-775-76 Страница 2

Точка 3.7. Заменете препратката: ГОСТ 10446-63 с ГОСТ 10446-80.

Заменете връзката: ГОСТ 16295-75 с ГОСТ 16296-82.

Техническите спецификации се допълват с Приложение 2 - Формуляр 3.1А (Лист 7).

Лист 2. В долния печат, в колоната "листове", посочете "7".

Временно изпълняващ длъжността началник на отдел "Стандартизация" и качеството на ВНИИметиз

Регистриран: "3" юли 1985 г. Н.А. Галкина

Приложение 2

към ТУ 14-4-775-76

Формуляр 3.1А (задължителен)

Наименование на вида на продукта съгласно NTD		Код на типа продукт съгласно VKG OKP
Високовъглеродна стоманена тел, изработена от ултрачист метал		12 2100
Блокове съгласно OKP	Обозначение съгласно NTD		Кодове според OKP
Видове стомана	90-Ш (БП5-Ш)		3722
Профили	технически условия		8198
Технически изисквания	ТУ 14-4-775-76		7230
Формуляр за поръчка и условия за доставка	макари (шпули)		36

Изчисляване на проверените кодове:

Старши научен сътрудник

Лаборатории по стандартизация "В. А. Кудашев"

Ръководител на отдел "Стандартизация"

и качества на Н. А. Галкин

					ТУ 14-4-775-76	Лист
						7
Промяна	Лист	Док. №	Подпис	Дата

Министерство на черната металургия на СССР

ОКП 12 2100

Група Б 72 ОДОБРЯВАМ: Заместник-директор на ВНИИметиз върху научната работа Х. Н. Белалов "2" _____03_____ 1989 г.

ВИСОКОВЪГЛЕРОДНА СТОМАНЕНА ТЕЛ

ИЗРАБОТЕН ОТ ВИСОКОЧИСТ МЕТАЛ
ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ
ТУ 14-4-775-76
Промяна №5

Притежател на оригинала е Белорецки металургичен завод

Дата на внедряване: 01.05.89

СПОРАЗУМЕНИЕ: Главен инженер на Магнитогорск железарство и металургия завод МЧМ СССР В.В. Веремеенко "17" _____03_____ 1989 г. Ръководител на Държавния орган по приемане в Белорецки металургичен завод растение В. А. Игумнов "15" _____03_____ 1989 г.

РАЗРАБОТЕНО ОТ: Главен инженер на Белорецки металургичен завод В.С. Емченко "15" _____03_____ 1989 г.

1. Точка 2.6. Добавете следните думи към първото изречение:

"и на макари с товароносимост 500 кг, произведени съгласно TU 14-4-314-73."

Прегледът е проведен Ръководител на отдел "Стандартизация" ВНИИметиза Н.А. Галкина 17 март 1989 г.

ОБЯСНИТЕЛНА БЕЛЕЖКА

Към проекта за изменение № 5 на техническите условия

TU 14-4-775-76 "Тел от високовъглеродна стомана

изработени от особено чист метал"

Проект за изменение № 5 е разработен с цел повишаване на производителността на термоецващите агрегати при преминаване към навиване на тел на макари с капацитет 500 кг.

Началник на техническия отдел В.Д. Мирошниченко
